BELL Design > B.D.機械設計+ R13(見積書発行で安く)

AutoCAD/AutoCAD LTなどCADソフトを特売で安売り販売セール

他店より高い場合はお問い合わせください。

商品詳細

B.D.機械設計+ R13(見積書発行で安く)



商品番号 16080604
商品名 B.D.機械設計+ R13(見積書発行で安く)
定価 56,000円
販売価格 57,024円
税別価格 52,800円
メーカー
送料区分 送料別
配送タイプ 普通

数量:

B.D.機械設計+ R13(見積書発行で安く)


B.D 機械設計+R13の特長

「BELL DESIGN R13」の機械/板金/金型設計用オプションソフト

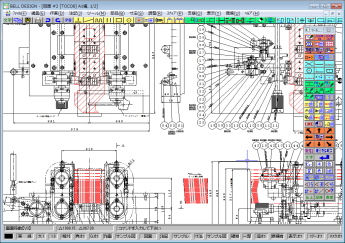

図形アイコンの操作画面

・B.D.機械設計+ R13の特長

・多彩な立体図作成

図形をスイープして立体図を作図できます。
三面図を投影して立体図を作図できます。

・手描き感覚の補助線&中心線

作図の基準となる補助線(下書き線)や中心線を様々な方法で作図できます。

・軸図自動作図

径と長さを指定して、軸図側面図・正面図を自動作図できます。
軸破断線を作図できます。

・放射円・中心振り分け円作図

放射状の複数の円、中心から振り分けた位置の複数の円を少ないアクションで作図できます。

・切り込み・ハンドル作図

選択した図形に対して切り込んだ図形(溝)を作図できます。
ハンドルを少ないアクションで作図できます。

・多彩な接線・接円作図

楕円・楕円弧に接する接線や2図形・3図形に接する接円、パンチ・ねじ接円弧などを様々な方法で作図できます。

・機械設計用記号作図

幾何公差記号・仕上げ記号・表面粗さ記号・データム記号などの機械記号専用作図機能を持っています。

・座標値の表示

指定した点や円の中心座標値と径を記入できます。指定した点や円の中心座標値をファイルに出力し、ファイルから自動作図することもできます。

・自動カウントアップバルーン番号記入

番号を自動カウントアップして矢印線付きバルーン番号を記入できます。
カウントアップする位置を指定して矢印線付きバルーン番号を記入できます。

・つながる図形を移動・コピー・属性変更

1図形を選択するだけで図形のつながりを自動判別し、移動、コピー、色・線種・画層(レイヤー)などの一括自動変更、削除できます。

・多彩なコーナー部の逃がし

1図形を選択するだけですべてのコーナー部にギャップ逃がしを作成できます。
円弧や四角などで片側逃がし形状を作成できます。

・JIS準拠の寸法はめあい公差

記入した寸法線にJIS準拠のはめあい公差を追加できます。

・切削Gコード出力

つながり図形を選択し、切削Gコードを出力できます。

動作環境
対応OS Windows 10 32bit/64bit
Windows 8.1 32bit/64bit (RTは対応しません)
Windows 8 32bit/64bit (RTは対応しません)
Windows 7 32bit/64bit
CPU 上記OSの最小システム要件を満たしていること
メモリ 上記OSの最小システム要件を満たしていること
ハードディスク容量 インストール時 200MB以上
モニター解像度 1024×768以上(推奨 1280×1024以上)
出力装置 各OS対応のドライバを有するプリンタ・プロッタ
その他 マウス、CD-ROM/DVDドライブ(インストールに必要です)
オプションCAD B.D.機械設計+ R13  B.D.建築電気+ R13  B.D.給排水+ R13  B.D.本管+ R13の動作には、以下の汎用CADのいずれかが必要です。
  • BELL DESIGN/Lite R13
  • BELL DESIGN/Std R13
  • BELL DESIGN/Pro R13
上記の仕様・動作環境は予告無く変更される場合があります。


B.D.機械設計+R13 詳細説明
 B.D.機械設計+R13メーカーホームページを見る

■体験版
 B.D.機械設計+R13体験版ダウンロード
